1、采用分布式變頻或伺服泵供熱系統

集中供熱系統中，循環泵和補水泵是耗電的主要設備，集中供熱分布式變頻泵供熱系統共設置了兩個級別的 循環水泵，其中，一級循環水泵設在了熱源處，其揚程僅 提供熱源處的循環水量及動力，而二級循環水泵在了各個 熱力站的二次供熱管網，水泵也采用分布式變頻或伺服矢 量的方式,它提供熱力站內的循環流量及克服二次供熱管 網管道內的循環阻力。該系統工作的基本原理是在用戶端 利用分布的變頻或伺服矢量循環泵取代原有的調節閥。氣 候補償器的作用是由實時采集的室內外溫度以及二次供熱 管網的供回水溫度進而通過變頻控制柜來控制一級循環水泵。

2、循環水泵壓差控制

循環水泵運行時，控制器往復地根據壓力傳感器采集 來的現場數據，使其與預先設定的壓力值相比，判斷兩者 的大小關系，并結合運行循環水泵的負載情況，控制變頻 器增加或減少循環水泵運行臺數、提高或降低循環水泵的 電機轉速，使實際供熱管網壓力差始終保持在預先設定的 初始?jí)毫χ底笥遥ＷC了集中供熱系統的正常運行。

3、補水箱水位自動控制

由液位計測得補水箱的實際液位值與設定值相比后，再由電動調節閥來控制調節軟化水進入補水箱，從而實現 對補水箱的液位控制。

4、二次網供水溫度的控制

通過溫度傳感器采集現場數據，并把它與預先設定好 的二次供水溫度值作比較，依據所得的差值，再進行控制 算法的運算，根據相應的運算結果自動調整一次網供水管網上電動閥調節閥的開度，進而控制進入換熱器參與換熱 的熱水量，通過增加或減小換熱器的進水量，自動來調節二次網的供水溫度。

5、補水泵定回水壓力控制

對回水壓力的控制，控制系統先是要啟動補水泵和驅動器，再通過壓力傳感器實時的采集現場數據，把它與預先設定好的回水壓力值相比，依據所得的差值，再進行控制算法的運算，根據相應的運算結果自動調整變頻器輸出 頻率，進而控制補水泵的電機轉速，通過提高或降低補水 泵的電機轉速,自動來調節二次供熱管網的實際壓力值重 新回到正常的軌道上來。

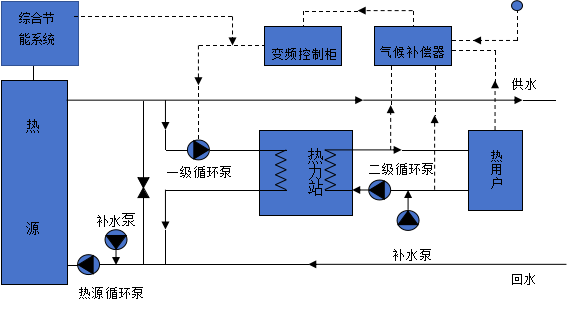

系統圖例
